Geometrie und Baugröße


Die Baugröße der HS-Nivellierspindel hängt von 3 Parametern ab:

1.
Welches Spaltmaß haben Sie vor Ort?


2.
Welchen Verstellweg benötigen Sie bei der Aufstellung um Unebenheiten auszugleichen, um mit allen Spindeln und Baugrupen auf das richtige Nivellierniveau zu kommen?


Unsere Standard Baugrößen bewegen sich zwischen 20 mm und 60 mm

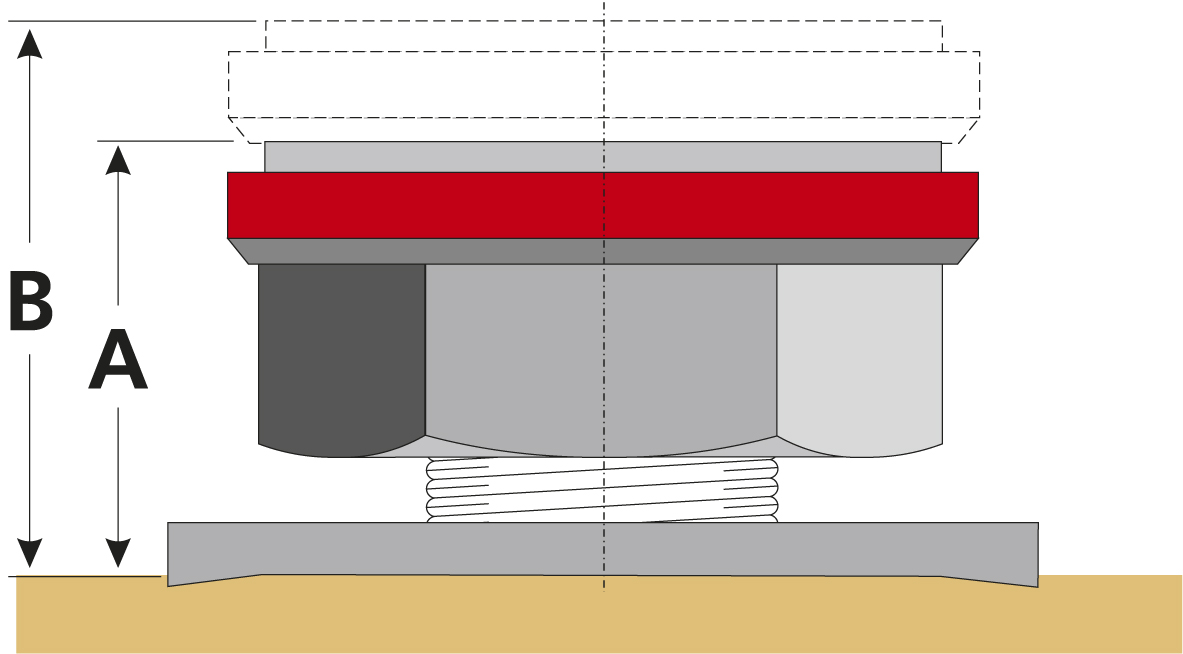

Die Verstellhöhe ergibt sich aus der Differenz A zu B.


Typ HS Typ KS A B
HS 20 KS 2020 20 mm 25 mm
HS 25 KS 2025 25 mm 35 mm
HS 30 KS 4030 30 mm 37 mm
HS 35 KS 4035 35 mm 47 mm
HS 40 KS 4040 40 mm 57 mm
HS 45 KS 4045 45 mm 67 mm
HS 50 KS 9045 50 mm 70 mm
HS 60 KS 9060 60 mm 85 mm

3.
Welches Gewicht hat Ihre Anlage?

Unsere Standardserie kann mit maximal 200 kN belastet werden.
Die „Starke“ - unsere HS 60 - kann maximal 400 kN tragen.

In den meisten Anwendungsfällen kommen die Standard Nivellierspindeln zum Einsatz, da deren Tragkraft von 200 kN, was ungefähr 20t entspricht völlig ausreichend ist.

Für einige Anlagen jedoch kommen unsere HS 60 mit ca. 39t Tragkraft zur Anwendung.
