Technische Daten
HS - Ausführungen mit Axiallager:
| Typ HS | Typ KS | kleinste Verstellhöhe | größte Verstellhöhe | Fußplatte | Gewicht | Schlüsselweite Verstellmutter | Durchlass für Fundamentanker | max. Belastung |

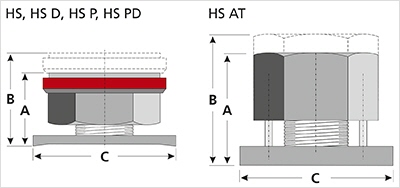

| A | B | C | ||||||
| HS 30 | KS 4030 | 30 mm | 37 mm | 80 x 80 mm | 0,75 kg | 55 mm | - | 200 kN |
| HS 35 | KS 4035 | 35 mm | 47 mm | 80 x 80 mm | 0,85 kg | 55 mm | - | 200 kN |
| HS 40 | KS 4040 | 40 mm | 57 mm | 80 x 80 mm | 0,95 kg | 55 mm | - | 200 kN |
| HS 45 | KS 4045 | 45 mm | 67 mm | 80 x 80 mm | 1,05 kg | 55 mm | - | 200 kN |
HS D - Ausführungen mit Axiallager und Durchlassbohrung:
| Typ HS | Typ KS | kleinste Verstellhöhe | größte Verstellhöhe | Fußplatte | Gewicht | Schlüsselweite Verstellmutter | Durchlass für Fundamentanker | max. Belastung |
| A | B | C | ||||||
| HS 30 D | KS 4030 D | 30 mm | 37 mm | 80 x 80 cm | 0,65 kg | 55 mm | 18 mm | 200 kN |
| HS 35 D | KS 4035 D | 35 mm | 47 mm | 80 x 80 mm | 0,75 kg | 55 mm | 18 mm | 200 kN |
| HS 40 D | KS 4040 D | 40 mm | 57 mm | 80 x 80 mm | 0,85 kg | 55 mm | 18 mm | 200 kN |
| HS 45 D | KS 4045 D | 45 mm | 67 mm | 80 x 80 mm | 0,95 kg | 55 mm | 18 mm | 200 kN |
HS P - Ausführungen mit Pendellager:
| Typ HS | Typ KS | kleinste Verstellhöhe | größte Verstellhöhe | Fußplatte | Gewicht | Schlüsselweite Verstellmutter | Durchlass für Fundamentanker | max. Belastung |
| A | B | C | ||||||
| HS 30 P | KS 4030 C | 30 mm | 37 mm | 80 x 80 mm | 0,75 kg | 55 mm | - | 200 kN |
| HS 35 P | KS 4035 C | 35 mm | 47 mm | 80 x 80 mm | 0,85 kg | 55 mm | - | 200 kN |
| HS 40 P | KS 4040 C | 40 mm | 57 mm | 80 x 80 mm | 0,95 kg | 55 mm | - | 200 kN |
| HS 45 P | KS 4045 C | 45 mm | 67 mm | 80 x 80 mm | 1,05 kg | 55 mm | - | 200 kN |
| HS 50 P | KS 9045 C | 50 mm | 70 mm | 110 x 110 mm | 2,20 kg | 75 mm | - | 400 kN |
| HS 60 P | KS 9060 C | 60 mm | 85 mm | 110 x 110 mm | 2,70 kg | 75 mm | - | 400 kN |
HS PD - Ausführungen mit Pendellager und Durchlassbohrung:
| Typ HS | Typ KS | kleinste Verstellhöhe | größte Verstellhöhe | Fußplatte | Gewicht | Schlüsselweite Verstellmutter | Durchlass für Fundamentanker | max. Belastung |
| A | B | C | ||||||
| HS 30 PD | KS 4035 DC | 30 mm | 37 mm | 80 x 80 mm | 0,65 kg | 55 mm | 18 mm | 200 kN |
| HS 35 PD | KS 4035 DC | 35 mm | 47 mm | 80 x 80 mm | 0,75 kg | 55 mm | 18 mm | 200 kN |
| HS 40 PD | KS 4040 DC | 40 mm | 57 mm | 80 x 80 mm | 0,85 kg | 55 mm | 18 mm | 200 kN |
| HS 45 PD | KS 4045 DC | 45 mm | 67 mm | 80 x 80 mm | 0,95 kg | 55 mm | 18 mm | 200 kN |
| HS 50 PD | KS 9045 DC | 50 mm | 70 mm | 110 x 110 mm | 2,20 kg | 75 mm | 30 mm | 400 kN |
| HS 60 PD | KS 9060 DC | 60 mm | 85 mm | 110 x 110 mm | 2,40 kg | 75 mm | 30 mm | 400 kN |
HS XS - Ausführungen ohne Lager:
| Typ HS | Typ KS | kleinste Verstellhöhe | größte Verstellhöhe | Fußplatte | Gewicht | Schlüsselweite Verstellmutter | Durchlass für Fundamentanker | max. Belastung |
| A | B | C | ||||||
| HS 20 XS | KS 2020 | 20 mm | 25 mm | 80 x 80 mm | 0,60 kg | 55 mm | - | 143 kN |
| HS 25 XS | KS 2025 | 25 mm | 35 mm | 80 x 80 mm | 0,70 kg | 55 mm | - | 158 kN |
| HS 30 XS | KS 2030 | 30 mm | 43 mm | 80 x 80 mm | 0,80 kg | 55 mm | - | 172 kN |
HS AT - Ausführungen, die von oben mit Inbus-Schlüssel verstellt werden:
| Typ HS | kleinste Verstellhöhe | größte Verstellhöhe | Fußplatte | Gewicht | Innensechskant- schlüssel | Durchlass für Fundamentanker | max. Belastung | |
| A | B | C | ||||||
| HS 30 AT* | 30 mm | 35 mm | 80 x 80 mm | 0,75 kg | 12 mm | - | 100 kN | |
| HS 35 AT* | 35 mm | 42 mm | 80 x 80 mm | 0,90 kg | 12 mm | - | 130 kN | |
| HS 40 AT | 40 mm | 50 mm | 80 x 80 mm | 1,05 kg | 12 mm | - | 150 kN | |
| HS 45 AT | 45 mm | 60 mm | 80 x 80 mm | 1,20 kg | 12 mm | - | 150 kN | |
| HS 50 AT* | 50 mm | 70 mm | 80 x 80 mm | 1,35 kg | 12 mm | - | 150 kN | |
| HS 55 AT* | 55 mm | 80 mm | 80 x 80 mm | 1,50 kg | 12 mm | - | 150 kN |
*auf Anfrage
