Geometria e dimensioni
Le dimensioni dei perni livellatori dipendono da tre parametri:
1.
Quanto spazio avete sul sito?
2.
Che regolazione è necessaria nella collocazione per compensare il dislivello, per livellare in modo preciso tutti i perni e le parti di assemblaggio?
La nostra gamma di misure varia tra i 20 mm. e i 60 mm.

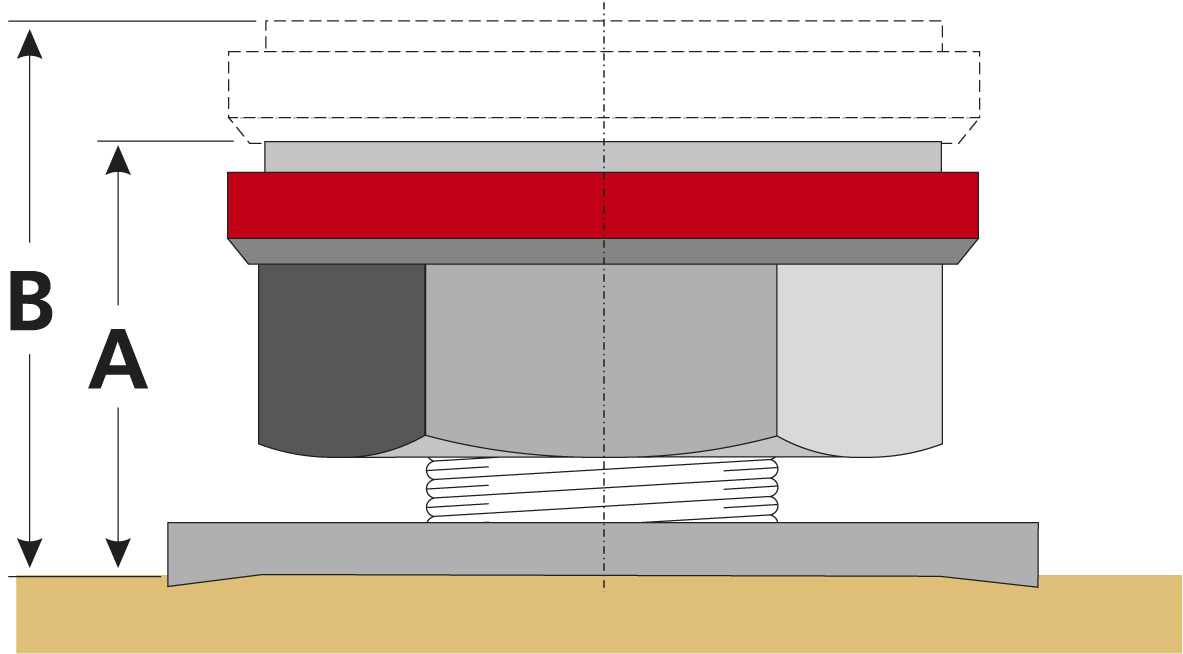

La regolazione di altezza deriva dalla differenza tra A e B.
|
| Tipo HS | Tipo KS | A | B |
| HS 20 | KS 2020 | 20 mm | 25 mm |
| HS 25 | KS 2025 | 25 mm | 35 mm |
| HS 30 | KS 4030 | 30 | 37 mm |
| HS 35 | KS 4035 | 35 mm | 47 mm |
| HS 40 | KS 4040 | 40 mm | 57 mm |
| HS 45 | KS 4045 | 45 mm | 67 mm |
| HS 50 | KS 9045 | 50 mm | 70 mm |
| HS 60 | KS 9060 | 60 mm | 85 mm |
3.
Qual è il peso del Vostro impianto?
La nostra serie standard può sopportare un peso massimo di 200 kN.
Il “Forte”, il nostro HS 60, può sopportare fino ai 400 kN.
Nella maggior parte dei casi delle applicazioni vengono impiegati i perni livellatori standard, in quanto la loro forza portante di 200 kN, che corrisponde a circa 20 tonnellate, è sufficiente.
Per alcuni impianti però, vengono usati i nostri HS 60
