Dimensions
Les dimensions des vérins de calage – HS dépendent de trois paramètres:
1.
Quels sont les dimensions du chantier?
2.
Quelles sont les hauteurs de réglage désirées sur l’ensemble des vérins qui seront utilisés?
Nos produits standard permettent un réglage de 20 mm et 60 mm

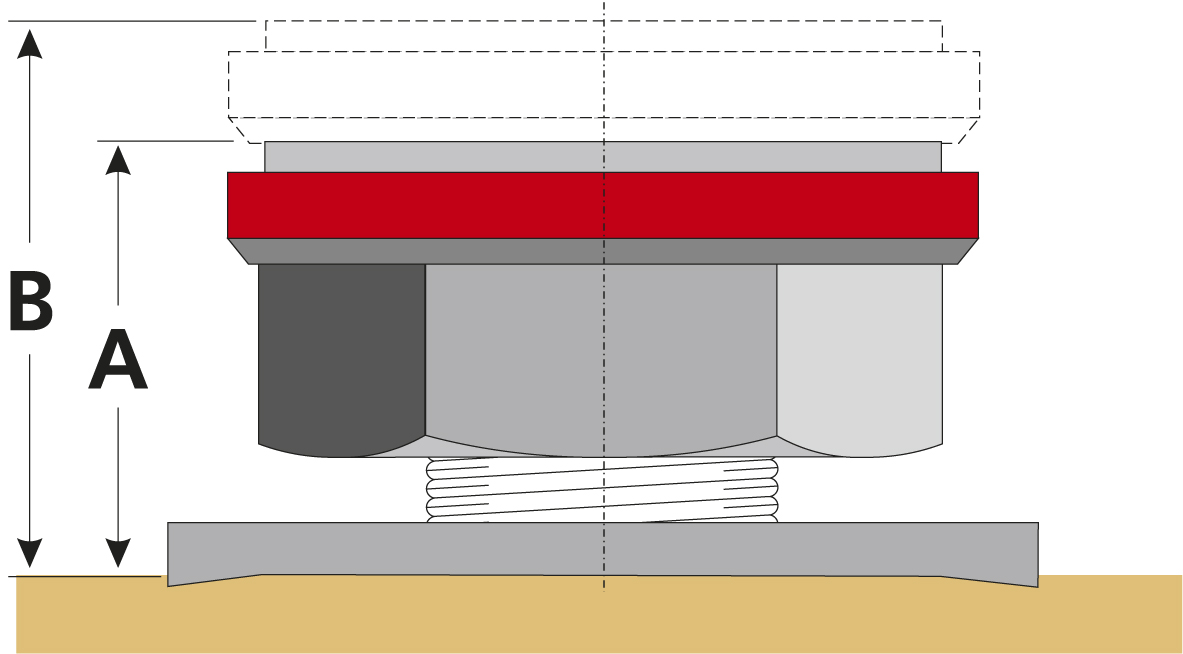

Les hauteurs maximales se calculent sur le tableau ci-dessous en faisant la soustraction de la colonne A sur B.
|
| Modèle HS | Modèle KS | A | B |
| HS 20 | KS 2020 | 20 mm | 25 mm |
| HS 25 | KS 2025 | 25 mm | 35 mm |
| HS 30 | KS 4030 | 30 mm | 37 mm |
| HS 35 | KS 4035 | 35 mm | 47 mm |
| HS 40 | KS 4040 | 40 mm | 57 mm |
| HS 45 | KS 4045 | 45 mm | 67 mm |
| HS 50 | KS 9045 | 50 mm | 70 mm |
| HS 60 | KS 9060 | 60 mm | 85 mm |
3.
Quel est le poid de la structure à régler?
Nos produits standards supportent un maximum de 200 kN.
Notre „Costaud“ - HS 60 – supporte un maximum de 400 kN.
Dans la majorité des cas, l’utilisation des vérins standards est suffisante, ce qui permet un levage de 200 kN, soit environ 20 tonnes. Pour des poids approchant les 39 tonnes, il faudra le HS 60.
